汇博认证企业网站

服务热线:023-62315083

綦江靖丰防水工程有限公司
保温
SBS聚酯胎防水卷材 隔热彩色防水涂料 栏杆 挤塑板
外墙彩砂真石漆
岩片漆 涂料
门窗栏杆
门窗
环境绿化
环境绿化

涂料

外墙涂料

是用于涂刷建筑外立墙面的,所以最重要的一项指标就是抗紫外线照射,要求达到长时间照射不变色。2013年以来节能环保的液态石水性涂料越来越受到人们关注。部分外墙涂料还要求有抗水性能,要求有自涤性。漆膜要硬而平整,脏污一冲就掉。外墙涂料能用于内墙涂刷使用是因为它也具有抗水性能;而内墙涂料却不具备抗晒功能,所以不能把内墙涂料当外墙涂料用。

中文名外墙涂料外文名paint or coating别 称外墙多彩涂料指 标抗紫外线照射涂 料液态石多彩外墙涂料性 能抗水性能。
涂料英文名:paint or coating。涂料为粘稠油性颜料,未干情况下易燃,不溶于水,微溶于脂肪,可溶于醇、醛、醚、苯、烷,易溶于汽油、煤油、柴油。
用途
油漆,是古代的叫法;涂料,是现代称呼,包含更多的科技成分,在现代科技和工业领域应用广泛。但是油漆有一些顺口习惯性称呼还是保留下来,如乳胶漆、底漆、面漆等。一般而言,涂料就是能够涂覆在被涂物件表面并能形成牢固附着的连续薄膜的材料。它既可以是无机的,如电镀铜,电镀镍,电镀锌等。也可以是有机的,如大多数的有机高分子材料,有机高分子材料构成了当今涂料市场主要部分。

发展
涂料是用有机或无机材料来以装饰和保护物品的一种混合物。涂料的起源尚无定论。
公元前6000 年,中国已用无机化合物和有机颜料混合焙烧对油漆加以改进。公元前1500 年,在法国和西班牙的山洞里,涂料已用于绘画和装饰。公元前1500 年,埃及人用染料如靛蓝和茜草制造蓝色和红色颜料,但这种油漆还很不完善。
18 世纪,由于对亚麻仁油和氧化锌的开发利用,使油漆工业迅速发展。
20 世纪,油漆工艺有了重大发展,出现了粘着力更大、光泽度更高、阻燃、抗腐蚀与热稳定性高的各种颜色的油漆。
油漆早期大多以植物油为主要原料,故被叫做“油漆”,如健康环保原生态的熟桐油。不论是传统的以天然物质为原料的涂料产品,还是现代发展中的以合成化工产品为原料的涂料产品,都属于有机化工高分子材料,所形成的涂膜属于高分子化合物类型。
按照现代通行的化工产品的分类,涂料属于精细化工产品。现代的涂料正在逐步成为一类多功能性的工程材料,是化学工业中的一个重要行业。

外墙涂料前景
根据分析统计,涂料的发展趋势主要是以下三点:
向水性化发展
世界涂料品种结构向着减少VOC等方向发展,水性涂料是其中发展方向之一。中国传统的溶剂型涂料比重逐渐下降,水性涂料的发展速度也很快,但聚乙烯醇类低档品种仍占较大比重。提高水性涂料的质量、开发新的品种是巩固和发展水性涂料的重要环节。
重点研究和开发应以醋酸乙烯-丙烯酸共聚乳液、苯乙烯-丙烯酸共聚乳液以及纯丙烯酸系列为基料的乳胶涂料为主,并争取在耐久性、漆膜平滑性、丰满度、施工性、装饰性等方面有所突破;对于已较成熟的环氧乳液、水性聚氨酯的水性基料应继续研究具有高性能的水性涂料,满足部分的特殊要求。
向高性能、高档次发展
作为涂料的一种理想性能,不仅要保护和美化基材,而且给予基材本身无法具有的特殊功能,使用一些新的基料就可以使涂料获得非常惊人的高性能化、高增值化、高级化的效果,如高耐候性的氟树脂涂料,用于建筑方面取得良好的效果。
因为氟树脂涂料与其它合成树脂相比具有优异的耐候性、耐久性、耐化学品性。但氟树脂较为昂贵,用于建筑外墙饰面要受到极大的限制。重视研究氟树脂在水性化方面的发展,尤其是以氟乙烯为主体的氟树脂改性的共聚物乳液,使其成为性能好、档次高、价格又能为人们接受的高品质基料,为发展高性能、高档次的涂料奠定基础。
在水性聚氨酯涂料的研究方面,应集中力量开发产品。聚氨酯是性能优良的高档材料之一,使其水性化,不仅符合减少污染、节约能源的要求,而且还保持了聚氨酯本身的特性。
向功能化发展
除应在,防火、防毒、防虫、杀虫、隔热保温等现有质量水平较低的功能涂料上加大力度、进行科研攻关外,还应加紧研究和解决建筑装饰中的难、新问题。复合化技术将是提高和满足各类功能的有效途径。
英国研制出一种抗涂画的涂料[3],可刷在可能遭乱涂乱画的墙面上。当用油漆、墨汁等在上面涂画时,涂料中的化学成分可防止其干燥和附着,粘性很强的油漆会被“瓦解”。这种抗涂画的涂料价格低,使用方便。日本还制出不怕擦、刮、划的汽车涂料,它耐用、光亮、不易受损,车的主人不必担心汽车被人破坏外表美观。

美国在开发“智能涂料”中制成功了能随温度变化而变化的变色涂料。如果它涂到楼房顶上,冷天变成黑色,吸收热量;在热夭时,变成白色,反射阳光。这种涂料含几种有机化合物,可逆转漂白,在室温或室温以下保持颜色。已研制有红、蓝、绿、黑和桔黄色几种智能涂料。还有一种示温涂料,以外表颜色来指示体表温度及其分布情况。它能测出运转表面、大面积表面等一般仪器难测的物体表面温度及其分布。
荷兰化学家用一种聚合物涂料对欧洲软木进行硬化处理。经处理后的软木可像热带硬木一样经久耐用。美国研制超硬涂覆材料获得重大进展,有一类涂层理论硬度超过金刚石,是很有希望的涂覆材料。日本开发的纯无机涂料,具有耐热、防蚀、耐磨和硬度高等性能。
澳大利亚推出一种建材涂料,可喷在任何平滑的板材、砖体、及水泥体上,以代替石棉。根据需要还可以改变涂料的组成,其中所含的蛙石对环境无害。这种防火涂料如经受火灾,可像普通建筑材料碎碴那样丢弃掉。
瑞典研制出一种能有效吸收多种气味的涂料。它在吸收空气中的气味时,能稳定空气的湿度,使之洁净宜人,并释放出能灭菌消毒和防病健身的物质,此外还能改兽建筑物的聚声性能,可谓妙不可言。这种涂料不仅能改善人来人往的公共场所的环境,还能改变住房、特别是吸烟者住房的环境。
外墙涂料分类
外墙装饰直接暴露在大自然,经受风、雨、日晒的侵袭,故要求涂料有耐水、保色、耐污染、耐老化以及良好的附着力,同时还具有抗冻融性好、成膜温度低的特点。

外墙涂料按照装饰质感分为四类:

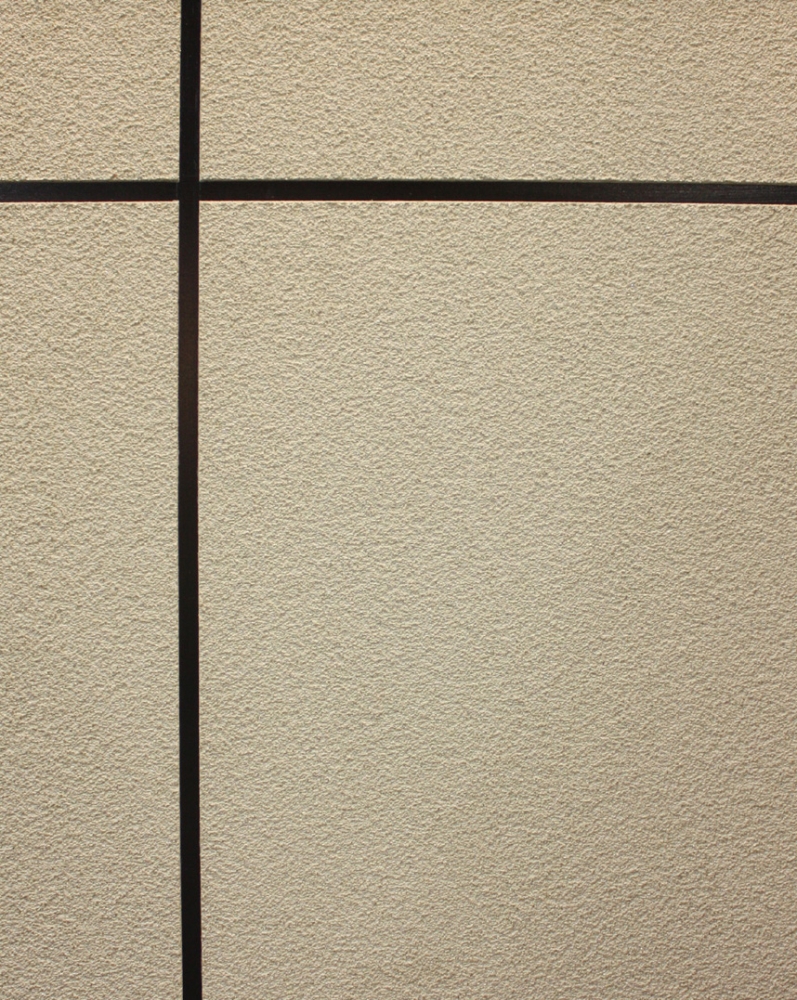

1、薄质外墙涂料:质感细腻、用料较省,也可用于内墙装饰,包括平面涂料、沙壁状、云母状涂料。
2、复层花纹涂料:花纹呈凹凸状,富有立体感。
3、彩砂涂料:用染色石英砂、瓷粒云母粉为主要原料,色彩新颖,晶莹绚丽。
4、厚质涂料:可喷、可涂、可滚、可拉毛,也能作出不同质感花纹。
外墙涂料薄质类
大部分彩色丙烯酸有光乳胶漆,均系薄质涂料。它是有机高分子材料为主要成膜物质,加上不同的颜料、填料和骨料而制成的薄涂料。其特点是耐水、耐酸、耐碱、抗冻融等特点。
使用注意事项:施工后4~8小时避免雨淋,预计有雨则停止施工;风力在4级以上时不宜施工;气温在5℃以上方可施工;施工器具不能沾上水泥、石灰等。

外墙涂料复层彩纹类
复层花纹类外墙涂料,是以丙烯酸脂乳液和高分子材料为主要成膜物质的有骨料的新型建筑涂料。分为底釉涂料、骨架涂料、面釉涂料三种。
底釉涂料,起对底材表面进行封闭的作用,同时增加骨料和基材之间的结合力。
骨架材料,是涂料特有的一层成型层,是主要构成部分,它增加了喷塑涂层的耐久性、耐水性及强度。面釉材料,是喷塑涂层的表面层,其内加入各种耐晒彩色颜料,使其面层带柔和的色彩。按不同的需要,深层分为有光和平光两种。面釉材料起美化喷塑深层和增加耐久性的作用。
其耐候能力好;对墙面有很好的渗透作用,结合牢固;使用不受温度限制,零度以下也可施工;施工方便,可采用多种喷涂工艺;可以按照要求配置成各种颜色。
外墙涂料彩砂类
彩砂涂料是以丙烯酸共聚乳液为胶粘剂,由高温燃结的彩色陶瓷粒或以天然带色的石屑作为骨料,外加添加剂等多种助剂配置而成。
该涂料无毒,无溶剂污染,快干,不燃,耐强光,不褪色,耐污染性能好。利用骨料的不同组配可以使深层色彩形成不同层次,取得类似天然石材的丰富色彩的质感。彩砂涂料的品种有单色和复色两种。
单色:粉红、铁红、紫色咖啡、棕色、黄色、绿色、棕黄色、黑色等系列;
复色:由单色组成,形成一种基色,还可附以其他颜色的斑点,质感更加丰富。
彩砂涂料主要用于各种板材及水泥砂浆抹面的外墙面装饰。
外墙涂料厚质类
厚质类外墙涂料是丙烯酸凹凸乳胶底漆,它是以有机高分子材料――苯乙烯、丙烯酸、乳胶液为主要成膜物质,加上不同的颜料、填料和骨料而制成的厚涂料。
特点是耐水性好、耐碱性、耐污染、耐候性好,施工维修容易。
外墙涂料性能要求
1、装饰性好:要求外墙涂料色彩丰富且保色性优良,能较长时间保持原有的装饰性能。
2、耐候性好:外墙涂料,因涂层暴露于大气中,要经受风吹、日晒、盐雾腐蚀、雨淋、冷热变化等作用,在这些外界自然环境的长期反复作用下,涂层易发生开裂、粉化、剥落、变色等现象,使涂层失去原有的装饰保护功能。因此,要求外墙在规定的使用年限内,涂层应不发生上述破坏现象。
3、耐沾污性好:由于我国不同地区环境条件差异较大,对于一些重工业、矿业发达的城市,由于大气中灰尘及其他悬浮物质较多,会使易沾污涂层失去原有的装饰效果,从而影响建筑物外貌。因此,外墙涂料应具有较好的耐沾污性,使涂层不易被污染或污染后容易清洗掉。
4、耐水性好:外墙涂料饰面暴露在大气中,会经常受到雨水的冲刷。因此,外墙涂料涂层应具有较好的耐水性。
5、耐霉变性好:外墙涂料饰面在潮湿环境中易长霉。因此,要求涂膜抑制霉菌和藻类繁殖生长。
6、弹性要求高:裸露在外的涂料,受气候、地质等因素影响严重弹性外墙乳胶漆是一种专为外墙设计的涂料,能更好长久的保持墙面平整光滑。
另外,根据设计功能要求不同,对外墙涂料也提出了更高要求:如在各种外墙外保温系统涂层应用,要求外墙涂层具有较好的弹性延伸率,以更好地适应由于基层的变形而出现面层开裂,对基层的细小裂缝具有遮盖作用;对于防铝塑板装饰效果的外墙涂料还应具有更好金属质感、超长的户外耐久性等。

外墙涂料选购误区
误区一:重价格而忽视质量
许多人在选购墙面漆的时候,很容易走入重价格而忽视质量的误区。有的认为涂料的价格越高越好,所以挑选的时候找最贵的买,但是实验结果显示并非如此。另一种极端的消费者则为了省钱,购买的时候价格越低越好,这样钱省了不少,但是以后的墙面质量和室内环境就堪忧了。因此建议大家尽量在考虑价格之余注重墙面漆的质量,一般选择有信誉的大品牌。
误区二:重包装而忽视内在
消费者选购乳胶漆时总会看它的包装,这是十分必要的。但是要注意包装好看的涂料不一定内在质量优。有的厂商为了吸引顾客,在产品的包装上大作文章,故意夸大产品性能功效。因此建议消费者除了看产品包装的同时,也要注意其他方面,比如查看产品的详细检测单等。
误区三:色卡与墙面颜色完全一致
很多消费者以为色卡上的涂料颜色和刷上墙的颜色完全一致,这是一个误区。因为光线反射等原因,房间四面墙都涂上漆之后,墙面颜色看起来会比色卡上深。消费者在色卡上看到的颜色与涂料上墙后的实际颜色通常会有所差异。因此建议消费者在色卡中选色时,最好挑选自己喜欢的颜色稍微浅一号的色号,如果喜欢深色墙面,可以与所选色卡颜色调成一致。
误区四:不提前估算用漆量
许多消费者没有提前估算用漆量,怕少买了涂料,选购的时候总是多多益善。这样就可能造成了材料的浪费,增加了家装的费用,同时堆积过多的涂料对施工安全也造成一定的影响。因此建议消费者在施工之前,一定要看施工区域的面积,从而估算购买材料的多少。估算用漆量比较简单的方法是:涂一道所需的漆量(L)=(墙面面积x2.5)/每升漆可涂刷面积。
误区五:无气味就是环保的
许多人通过闻气味来判断墙面漆的安全性,认为低气味或无气味的墙面漆就是环保的。这是一个大误区。因为通过添加香精或使用低味材料能实现无气味,所以无气味的涂料并非都是环保无毒的。判断墙面漆的环保性最专业的方法是看其环保指标是否符合标准。墙面漆的关键环保指标有三项:VOC、游离甲醛、重金属。

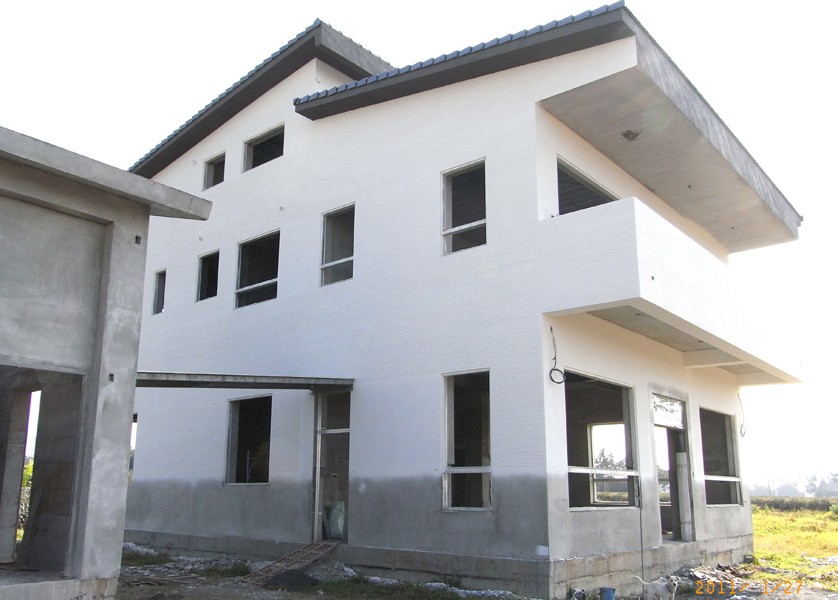

外墙涂料施工方案
外墙涂料施工准备
A.材料准备
a.腻子:成品耐水腻子或用白水泥、合成树脂乳液等调配。
b.底涂料:水性或溶剂型涂料,与面涂料有良好的配套性。
c.面涂料:乳胶漆应符合GB/T 9755《合成树脂乳液外墙涂料》标准的规定。
B.工具和用品准备
油灰刀、钢丝刷、腻子刮刀或刮板、腻子托板、砂纸、辊筒刷、排笔、油漆刷、手提电动搅拌机、过滤筛、塑料桶、匀料板、钢卷尺、粉线包、薄膜胶带、遮挡板、遮盖纸、塑料防护眼镜、口罩、手套、工作服、胶鞋。
C.技术准备
a.基层检查验收
基层应平整、清洁、无浮砂、无起壳。混凝土及抹灰面层的含水率应在10%以下,PH值小于9。通常新抹的基层在通风状况良好的情况下,夏季应干燥10天、冬季20天以上。未经检验合格的基层不得进行施工。
b.样板
施工面积较大时,应按设计要求做出样板,经设计、建设单位认可后,作为验收依据。

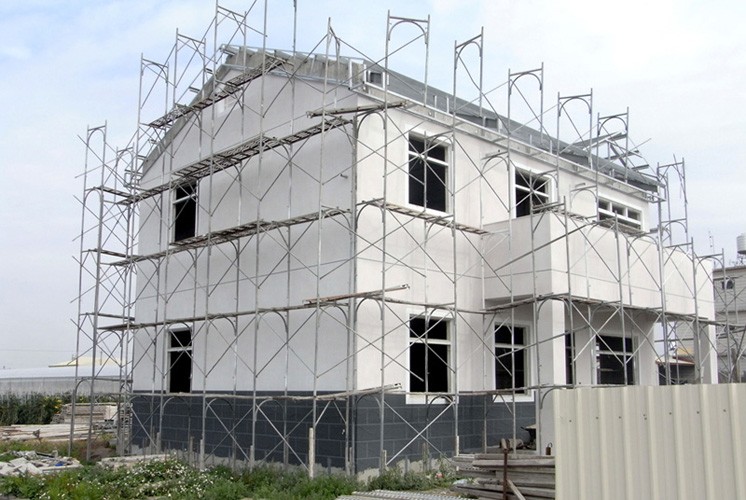

c.现场
脚手架与墙面的距离适宜,架板要有足够的长度,不少于三个支点。遮挡外窗,避免施工时被涂料沾污。
d.人员
施工班组应有技术负责人,主要操作人员须经本工艺施工技术培训,合格者方可上岗,辅助工应有专人指导。
外墙涂料施工操作方法

A.基层处理
首先清除基层表面尘土和其它粘附物。较大的凹陷应用聚合物水泥砂浆抹平。并待其干燥,较小的孔洞、裂缝用水泥乳胶腻子修补。墙面泛碱起霜时用硫酸锌溶液或稀盐酸溶液刷洗,油污用洗涤剂清洗,最后再用清水洗净。
对基层原有涂层应视不同情况区别对待:疏松、起壳、脆裂的旧涂层应将其铲除;粘附牢固的旧涂层用砂纸打毛;不耐水的涂层应全部铲除。
B.刷底胶(木质及油漆面除外)
如果墙面较疏松,吸收性强,可以在清理完毕的基层上用辊筒均匀地涂刷一至二遍胶水打底(丙烯酸乳液或水溶性建筑胶水加3~5倍水稀释即成),不可漏涂,也不能涂刷过多造成流淌或堆积。
C.局部补腻子
基层打底干燥后,用腻子找补不平之处,干后砂平。成品腻子使用前应搅匀,腻子偏稠时可酌量加清水调节。
D.满刮腻子
将腻子置于托板上,用抹子或像皮刮板进行刮涂,先上后下。根据基层情况和装饰要求刮涂2~3遍腻子,每遍腻子不可过厚。腻子干后应及时用砂纸打磨,不得磨出波浪形,也不能留下磨痕,打磨完毕后扫去浮灰。
E. 刷底涂料
将底涂料搅拌均匀,如涂料较稠,可按产品说明书的要求进行稀释。用滚筒刷或排笔刷均匀涂刷一遍,注意不要漏刷,也不要刷得过厚。底涂料干后如有必要可局部复补腻子,干后砂平。

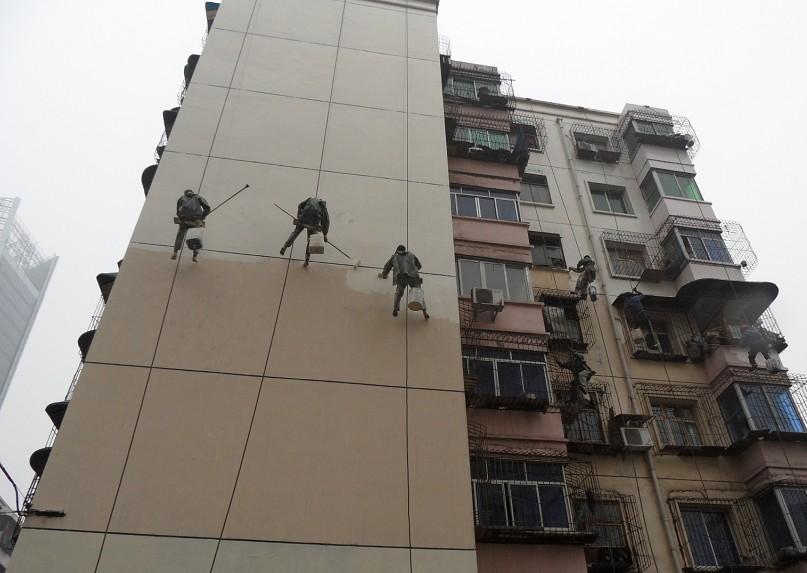

F. 刷面涂料
将面涂料按产品说明书要求的比例进行稀释并搅拌均匀。墙面需分色时,先用粉线包或墨斗弹出分色线,涂刷时在交色部位留出1~2cm的余地。一人先用滚筒刷蘸涂料均匀涂布,另一人随即用排笔刷展平涂痕和溅沫。应防止透底和流坠。每个涂刷面均应从边缘开始向另一侧涂刷,并应一次完成,以免出现接痕。第一遍干透后,再涂第二遍涂料。一般涂刷2~3遍涂料,视不同情况而定。
外墙涂料注意事项
A. 涂料使用前应核对标签,并仔细搅拌均匀,用后须将盖子盖严。
B. 涂料的贮存和施工应符合产品说明书规定的气温条件,通常应在5℃以上。如果涂料在贮运中冻结,应置于较高温度的房间中任其自然解冻,不得用火烤。解冻后的涂料经确认未发生质变方可使用。
C.涂料调色最好由生产厂或经销商完成,以保证该批涂料色彩的一致性。如果在施工现场需要调色,必须使用厂家配套提供或指定牌号、产地的色浆,按使用要求和比例,由专人进行调配。
D. 应注意涂料工程的成品保护,防止交叉作业引起的人为污染。已经施工的墙面如受到脏物污染,可用干净的湿抹布轻轻擦洗,污染严重时应重新涂刷。
E. 施工前注意天气预报,避免在雨雪来临前作业。
F. 涂刷工具用毕应及时清洗干净并妥善保管。
外墙涂料安全防护措施
A. 施工期间,操作人员应当保证有充足的睡眠,确保高空作业时精力集中,不出意外;
B. 施工前应检查脚手架、架板是否搭设牢固,确认安全可靠后方可开始操作;
C. 禁止穿拖鞋、底面光滑的鞋及高跟鞋在脚手架上工作;
D. 在贮存和使用溶剂型底涂料、面涂料及稀释剂之处,严禁烟火;
E. 配备必要的防护眼镜、防护面罩;
F. 施工及照明电器必须按电工安全规范安装接线,严禁随意拉线、接线;
G. 向现场全部人员进行安全教育。
外墙涂料外墙涂料冬季施工
施工环境条件。建筑涂料的施工、干燥、结膜,都要在一定的气温和湿度下进行,通常乳胶涂料的结膜性能是在23C±2C,相对湿度60-70%条件下测试的。涂料通常最低温度为大于5C.最适宜的温度为10-35C,施工湿度60-70%.另外,不要在阳光直射下施工,尤其是夏季,阳光直射下表面温度会偏高,水分蒸发过快而影响涂层成膜不良。风大也不宜施工,会加速水分的蒸发过程,而且涂层容易沾染尘土。
而冬天许多室外工程基本都处于停工状态,对于一般的室内装修工程影响不大。外墙漆冬季施工一定要注意室内外温差,以免热胀冷缩,对施工好的墙面造成一定损伤。为了把损伤降到最低,我们应该如何进行房屋装修呢?

需要注意的是,冬季油漆涂料涂刷时,室温一般不要低于10℃。只要注意温度、通风和添加辅料应用等几方面,就可以保证油漆、涂料的施工质量和原貌保持时间等。为保证有害物质的挥发和漆面的干燥,要在刷漆料后很快开窗通风,不过也要防范室外粉尘对涂面的污染。
还有,冬季室外温度低,开窗有利于室内甲醛等有害物和油漆制品的挥发和干燥,但可能会使油漆粉化甚至变质,没干透的墙面漆或涂料很容易被冻住,导致开春后墙面变色、起皮。因此通风换气应选在比较暖和的中午时段,通风时间也不能过长。在气温急降时要尽快关闭窗户,等室外温度接近室内温度后再开窗通风,就可以有效地防止气温过低造成漆面收缩而导致的漆面开裂的问题。
外墙乳胶漆在冬季进行施工时常会出现开裂现象,所以应确保施工温度高于涂料施工的最低温度,最好严格按照产品说明中的温度涂刷。而按照一般的施工经验,涂料施涂的环境温度不要低于5℃,常用的混色涂料施工时的环境温度最少在0℃以上,清漆施涂时的环境温度则不得低于8℃。如果温度低,可添加乳液成膜助剂。一些业主在装修时开着暖气,虽然室内温度保持了,但要注意室内外温差,以免热胀冷缩,因为在冷、热的强烈对抗之下,也会对漆、涂面的保持造成一定影响。
在施工前必须预先填平墙底面裂缝,刮好腻子。腻子不能刮得太厚,尽量不使用水泥腻子。冬季室内空气干燥,失水较快,容易造成空鼓、开裂、墙面不平。施工时涂抹不可太厚,涂料干透后方可施涂下一层。
外墙涂料发展趋势

一、由于水泥收缩或施工不当等原因,建筑外墙会产生裂缝、渗水、漏水等现象,这一问题引起社会的广泛关注,自1997年应发展集装饰、防裂、防水等多功能于一体的弹性防水墙面涂料产品。
二、发展具有高耐候性、耐沾污性和保色性能好的高性能外墙涂料 ,要提高水性乳胶漆的耐候性及耐沾污性,提高溶剂型外墙涂料性能。
外墙涂料出现桔皮原因
1、 漆的流平性不好,粘度高,挥发太快;
2、 喷枪压力不足,雾化不好;
3、 喷枪走速太快,枪距太远;
4、 工件表面温度高等。
改进方法
1、 调整稀料,添加高沸点溶剂;
2、 适当降低施工粘度;
3、 调整喷涂压力,良好雾化;
4、 注意环境和工件的温度。
